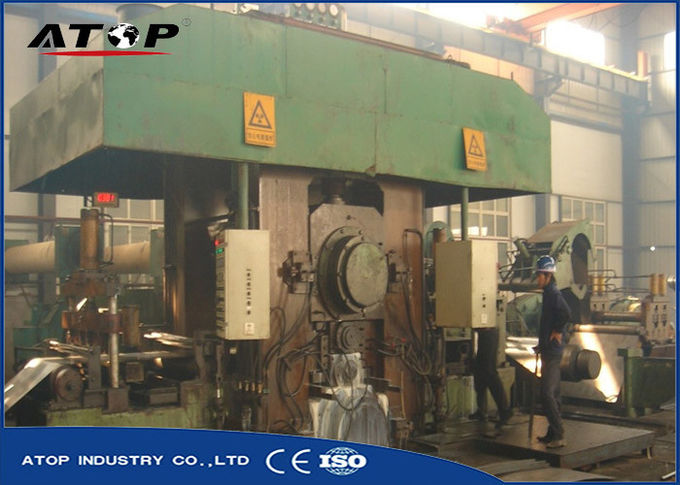

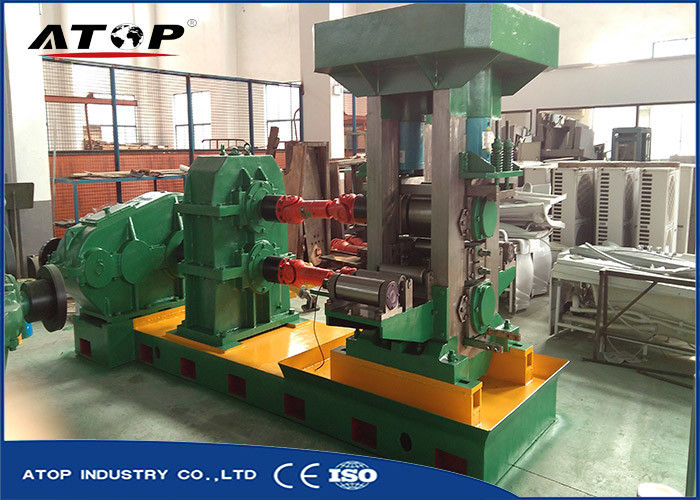

Cuatro - molino de tira frío de la precisión hidráulica del AGC del rollo con la impulsión del rollo del trabajo





Cuatro - molino de tira frío de la precisión hidráulica del AGC del rollo con la impulsión del rollo del trabajo









Se utiliza para rodar el fleje laminado en caliente en la temperatura normal y finalmente se rueda en tira con grueso ideal



después de varios pasos. El laminador en frío es un laminador en frío reversible del cuatro-rodillo, que adopta hidráulico



presión abajo y sistema del control automático con grueso. La máquina es conducida trabajando el rodillo.



el rodillo de trabajo se equipa del dispositivo de doblez hidráulico del rollo.





Conveniente para el acero suave, el acero inoxidable y el acero especial.

Método de la transmisión: transmisión de trabajo de los rodillos y transmisión de los rodillos de apoyo.

Métodos de control: el apretar eléctrico común y el apretar hidráulico a través de sistema del AGC.

Equipado de las instalaciones de doblez hidráulicas de los rodillos de trabajo de los cuales puede rápidamente ajustar el grado giboso



rodillos para cambiar la distribución de la presión conmovedora entre los rodillos para controlar la forma de la placa.


Estructura simple, mantenimiento fácil y menos inversión.


Se equipa del sistema del AGC para conseguir la alta precisión, que es especialmente conveniente para rodar la alta precisión



requisitos de planchas laminadas en frio





Podemos diseñar y seleccionar el modelo según el material, la especificación y el requisito del cliente





Nombre de producto	ENCIMA de molino de tira frío de la precisión hidráulica del AGC del Cuatro-rollo con la impulsión del rollo del trabajo
Grueso de la entrada	≤9.0mm
Anchura de la entrada	≤175mm
Grueso del producto final	≥0.4mm
Anchura del producto final	≤175mm
Diámetro máximo de la bobina	Ø510/1600mm
Peso de la bobina	≤3000kg
Fuerza máxima del balanceo	≤3000KN
Tensión de la bobina	≤80KN
Diámetro del rollo de respaldo	Ø450mm
Velocidad del balanceo	≤200m/min
Tamaño de trabajo del rollo	Ø300/Ø280*600mm
Material del rollo del trabajo	70Cr3MoV
Tamaño de respaldo del rollo	Ø650/Ø610*550mm
Material de respaldo del rollo	70Cr3MoV







Extensión cuádruple trolley→Hydraulic de alimentación rewinder↔Feeding la guide↔Four-alta tubería



trollery rewinder→Unloading mill↔Discharging de la extensión cuádruple guide↔Hydraulic





1. La unidad será instalada en el emplazamiento de la obra del partido a, y el partido b enviará personales relevantes

para proporcionar servicios técnicos in situ.

2. El período de garantía es 12 meses después del depuración y de la aceptación normales del equipo.

3. Durante el período de garantía, si el equipo falla, el partido b enviará a técnicos al sitio para tratar de o

ayude a la solución, y a la reparación o substituya las piezas gratuitamente para el daño causado por no humano

factores.

4. Sobre la expiración del período de garantía, el partido b, lo más lejos posible, proveerá del partido a

conveniencia, ayuda para solucionar los problemas que se presentan de la operación del equipo y para proporcionar sincero

servicio.

5. Fuente preferencial de recambios.







El A. proporciona todas las tuberías, cables y alambres del equipo (excepto el gabinete).



Diseño del B. y construcción de la fundación del equipo.



C. pletinas requeridas.



D. diversas tuberías y juntas relacionadas requeridas por la estación hidráulica, la estación magra del aceite y la lubricación del proceso



estación.



Aceite hidráulico de E. Provide, emulsión, aceite del engranaje, tira de acero, aceite lubricante, grasa, etc. requeridos para eliminar errores.



F. poder del voltaje de fuente requerido para la operación del equipo.



G. fuente del aire comprimido.



H. El coste será llevado por el comprador para el alojamiento y la conveniencia de trabajo del proveedor



personales in situ.
